低溫電磁閥

發布時間：2010-06-08　瀏覽：次

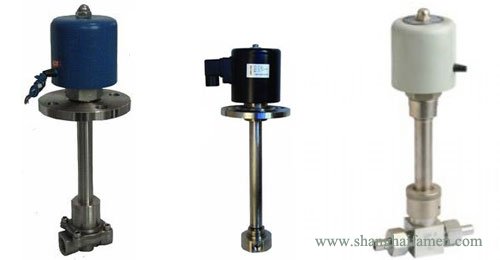

低溫電磁閥是上海川耐閥門廠為了實現液氮、液氧、液化石油氣等低溫、超低溫介質的自動化控制而研發生產的一款自控閥，適用于-196℃以內的低溫制冷劑控制系統和設備中；液氮超低溫電磁閥廣泛應用于生物醫藥、軍工、醫療設施、石油石化、食品加工、低溫設備、液氮設備、冷卻設備、實驗設備等管道介質自動化控制領域。

低溫電磁閥工作原理：
線圈通電，產生磁力，打開動鐵芯，先導孔就把上腔的壓力卸掉，使電磁閥上腔壓力低于下腔的壓力，活塞靠介質的壓力（要求介質壓力大于0.03MPa）推動，打開活塞，介質就流通；斷電之后，動鐵芯復位關閉，電磁閥上腔的壓力又高于下腔，從而電磁閥就關閉。

液氮超低溫電磁閥規格說明：
通徑范圍：DN6～DN100mm
控制方式：常開、常閉、自保持式
電源電壓: DC12～220V;  AC24～380V
閥體材質：不銹鋼304/316/316L
適用介質：液氮、液氧、制冷劑、液態二氧化碳、氟利昂等低溫液體或氣體
壓力范圍：0～30MPa
溫度范圍：-196℃～ +80℃
介質粘度：小于50C St(大于時需定制）
防護性能：防塵、防水、防爆。根據工況選擇
接線方式：接線座式；引線式；插頭式
連接方式：法蘭、焊接、內螺紋（外螺紋和特殊接口可定做或加轉接頭）

耐低溫電磁閥選型標準：
代號      功能名稱    功能說能
K         常開        通電閥關，斷電閥開
E         防爆        防爆等級：ExmⅠ/ⅡT4

電氣參數
電源電壓　　　 220V110V AC 50/60Hz24V DC
電壓公差　　　±10%
電氣連接普通型：標準接線盒
電氣連接防爆型：M14＊1.5，1.5導線

液氮超低溫電磁閥尺寸標準：

型號規格	接口G	通徑（mm）	Kv值	壓力（bar）		功率		外形尺寸
型號規格	接口G	通徑（mm）	Kv值	最小壓力	最大壓力	AC	DC	H	L	D
CN03	G1/4	03	0.36	0	16	13	20	310	50	78
CN06	G1/4	06	1.0	0	16	13	20	310	50	78
CN08	G3/8	08	1.3	0	16	13	20	310	50	78
CN10	G3/8	10	2.2	0	16	13	20	310	50	78
CN15	G1/2	15	3.8	0	16	13	20	315	54	78
CN20	G3/4	20	7.4	0	16	13	20	320	92	78
CN25	G 1	25	10.3	0.3	16	13	20	328	110	78
CN32	G1 1/4	32	18.8	0.3	16	44	30	340	120	78
CN40	G1 1/2	40	25.7	0.3	16	44	30	350	140	78
CN50	G 2	50	41	0.3	16	44	30	365	160	78

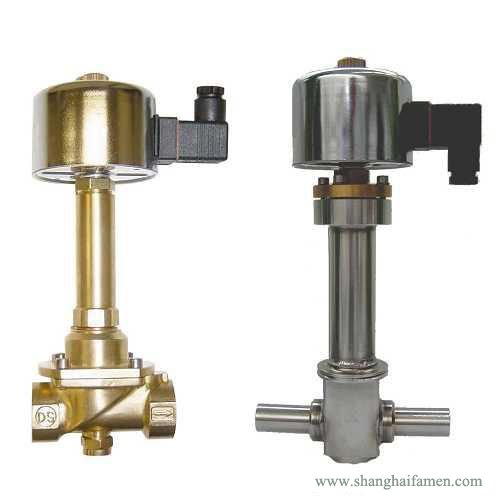

低溫電磁閥結構圖：
耐低溫電磁閥結構
