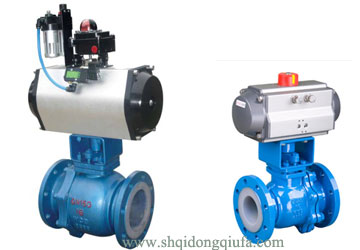

當前位置：首頁 > 產品中心 > 氣動球閥 > 氣動法蘭球閥 > Q641F46氣動襯氟球閥 氣動法蘭襯氟球閥Q641F46氣動襯氟球閥 氣動法蘭襯氟球閥
Q641F46氣動法蘭襯氟球閥采用高純度F46氟塑料高溫壓制襯里，Q641F46氣動襯氟球閥殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，Q641F46法蘭式氣動襯氟球閥可在-40℃～160℃范圍內長期應用于具有高濃度強腐蝕性管道和設備中。
Q641F46氣動法蘭襯氟球閥是為各種強腐蝕性介質管路的自動啟閉控制而設計的，廣泛適用于石油、化工、染化、制酸制堿等領域和行業，是目前防腐閥門設備最理想的選擇之一。
Q641F46襯氟氣動法蘭球閥材質標準：
| 零件名稱 | 材料 | |||
| 閥體、閥蓋 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
| 球體 | 2Cr13+氮化處理+46 | 304+46 | 316+46 | 316L+46 |
| 閥桿 | 2Cr13+46 | 304+46 | 316+46 | 316L+46 |
| 閥座密封圈 | PTFE、碳素纖維＋PTFE | |||
| 密封填料 | V型聚四氟乙烯填料 | |||
Q641F46法蘭式氣動襯氟球閥結構參數：
| 公稱通徑DN(mm) | 15～300 | 執行器型號 | GT、AT、AW系列單雙作用氣動執行器 |
| 公稱壓力(MPa) | PN1.0、1.6 MPa | 供氣壓力 | 0.4～0.7MPa |
| 閥體形式 | 兩段式閥體(浮動球體、固定球體) | 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 連接形式 | 法蘭式 | 環境溫度 | -30～+70℃ |
| 閥芯形式 | "O"型球形閥芯 | 作用形式 | 單作用執行機構、雙作用執行機構 |
| 密封填料 | 聚四氟乙烯(PTFE) | 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 流量特性 | 近似快開型 | 采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。 1、齒輪式雙活塞，輸出力矩大，體積小。 2、氣缸選用鋁金材料，重量輕、外形美觀。 3、可在頂部、底部安裝手動操作機構。 4、齒條式連接可調節開啟角度、額定流量。 5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。 6、IS05211標準連接為產品的安裝更換提供了方便。 7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。 |
|
| 動作范圍 | 0～90° | ||
| 泄露量Q | 軟密封：零泄漏 | ||
| 適用溫度 | PTFE≤180℃ | ||
| 基本誤差 | 帶定位器：小于全行程的±2% | ||
| 死區 | 帶定位器：小于全行程的2% | ||
| 可調范圍 | 250：1 | ||
| 配置執行機構 | GT、AT、ST、AW系列單雙作用氣動執行器 | ||
| 控制方式 | 開關兩位控制、4-20mA模擬量控制 | ||

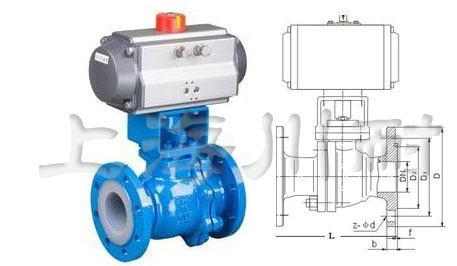

Q641F46氣動襯氟球閥尺寸：
| 公稱通徑DN(mm) | 主要尺寸 | 法蘭尺寸 | |||||||||
| PN1.6MPa | PN2.5MPa | ||||||||||
| L | H | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
| 15 | 130 | 185 | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 191 | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 193 | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 212 | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 217 | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 260 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 293 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 323 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 382 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 468 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 510 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 655 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
| 250 | 630 | / | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
| 300 | 750 | / | / | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 |
Q641F46氣動襯氟球閥結構：
