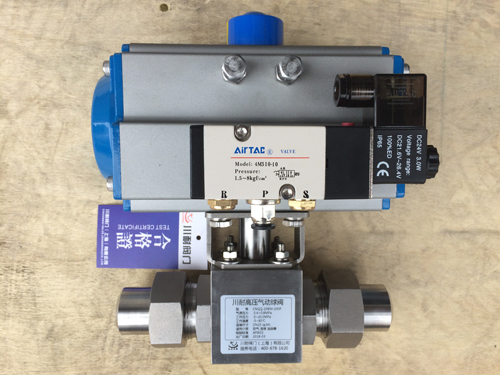

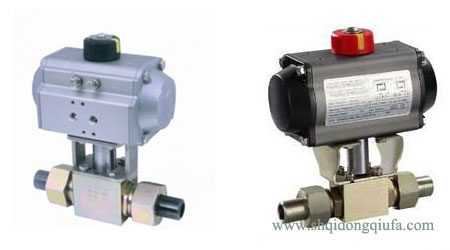

氣動卡套式高壓焊接球閥規格 型號 結構

氣動卡套式高壓焊接球閥按其密封性能分為金屬密封與軟密封。Q661N氣動卡套式高壓焊接球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。
氣動卡套式高壓焊接球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動高壓焊接球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

卡套式高壓氣動焊接球閥規格標準：

公稱通徑 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

閥體形式

整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上)

公稱壓力

PN16.0、25.0 MPa；ANSI 150、300、600、900LB

連接形式

法蘭式、焊接式、螺紋式(適用于PN45MPa以內)

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

閥芯形式

O型球體閥芯

流量特性

近似快開特性

動作范圍

0～90°、0～360°

泄露量Q

按GB/T4213-92，小于額定KV0.01%

配置執行機構

GT、AT、AR、AW系列單雙作用氣動執行器

控制方式

開關兩位控制能、4～20mA模擬量信號控制

卡套式焊接高壓氣動球閥結構參數：

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動卡套式高壓焊接球閥材質標準：

零件名稱	材料
閥體、閥蓋	A105	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE、碳素纖維＋PTFE、對位聚苯
填料	V型PTFE、柔性石墨
